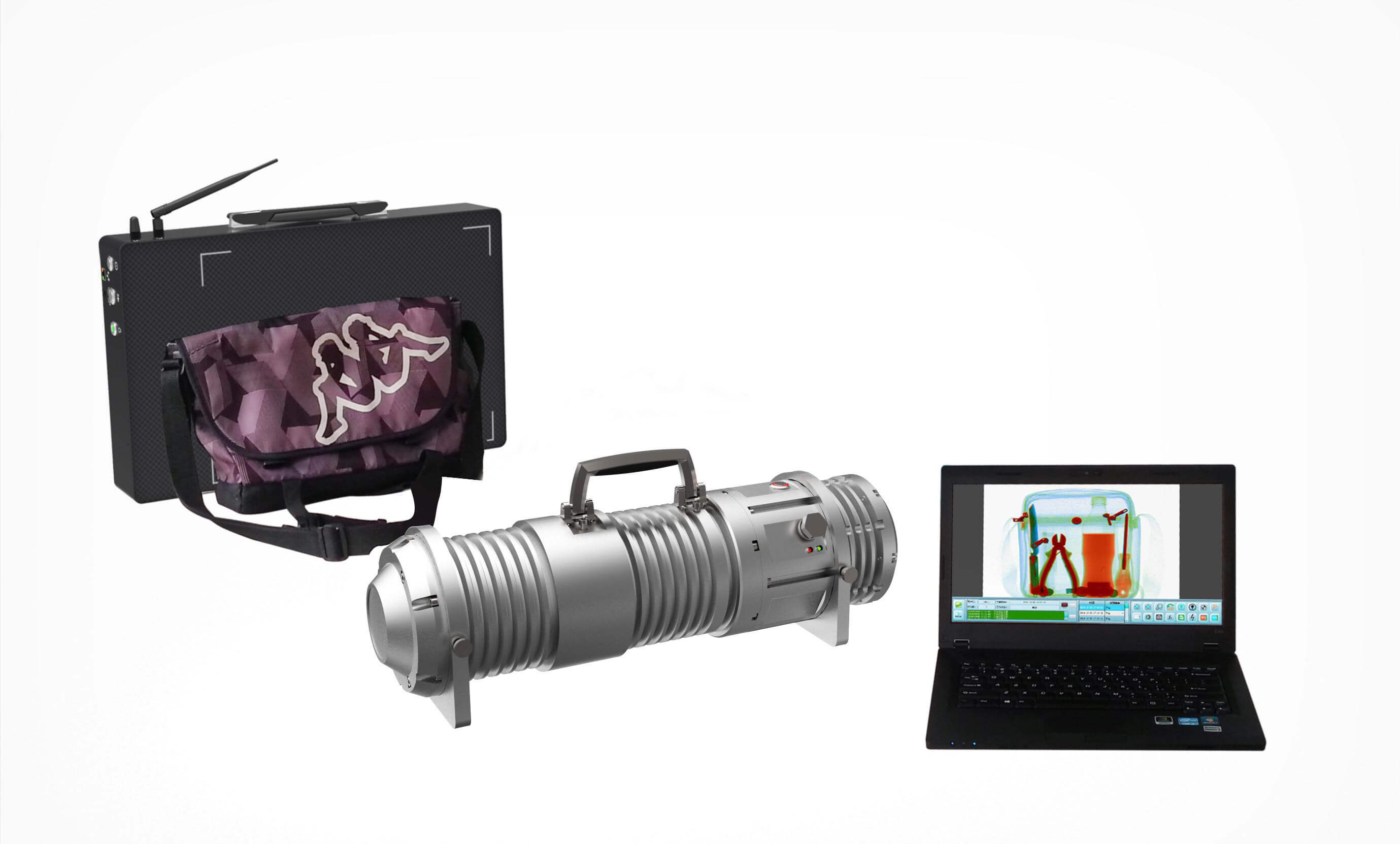

一、產品簡介
ZJSC-9S便攜式X光機是由我公司研發生產的國際領先的新型分體式便攜X光機，該設備采用我公司自主研發的高性能數據采集及圖像處理系XRayMobile，配合高性能X射線發生源及進口超靈敏線性線陣掃描探測器，穿透力強，成像清晰，可以快速有效的檢查出藏匿在包裹、車輛、日常和辦公用品中的武器、毒品、爆炸物等危險品及其它違禁品，為反恐、排爆、偵查、緝私、緝毒及物品鑒定等相關部門提供快速準確的安檢手段。
二、產品優勢
超清成像：超清雙能成像，可有效分辨無機物、有機物、混合物，彌補一體式便攜X光機不能分辨物品材質的缺陷，16bit灰度級，層次感最高可達65536：1，比一體式便攜X光機圖像對比度高200倍。
超強穿透：能穿透60mm的鋁板，6mm鋼板，穿透力是一體式便攜X光機的6倍以上。
超大視場：可掃描區域尺寸達420*300mm，并可根據要求提供訂制服務，視場大小是一體式便攜X光機的3-15倍。
無線連接：設備間通過無線方式進行通訊，不受其它干擾，現場快速組裝部署，機動靈活，有效保障檢測人員的安全性，隱蔽性。最遠控制距離可達30M以上。

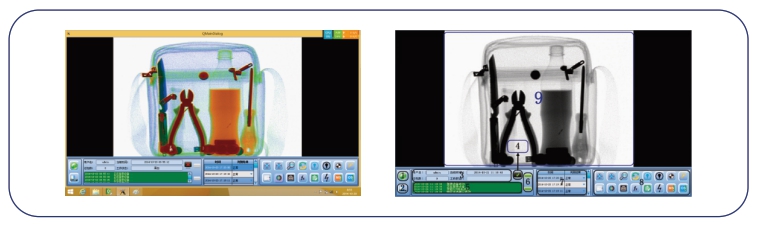

檢測效果圖
三、技術指標：
1. X射線源質量： 14Kg（包括電池）
2. X射線源尺寸： L518xW185xH205 mm
探測箱尺寸：L553*W85*H376 mm
穿 透 力：60mm的鋁板，6mm鋼板
3. 灰 度 級：全球領先的16bit灰度級，層次感最高可達（65536：1）
4. 空間分辨率：Φ0.101mm金屬絲
泄漏輻射：1.距X射線輻射窗口1m處：小于7μGy/h
2. 距X射線輻射窗口50mm處：小于120μGy/h
1. 雜散輻射：工作位置處于射線源后方20m處，X射線輻射時，工作位置雜散輻射：小于8μGy/h
2. 輻射輸出：輻射輸出為小于45μGy/s
3. 無線wifi傳輸距離：30米以上
4. 工作溫度：-15～50℃；
5. 工作濕度：≤85%；
6. 工作大氣壓力范圍：86～106KPa

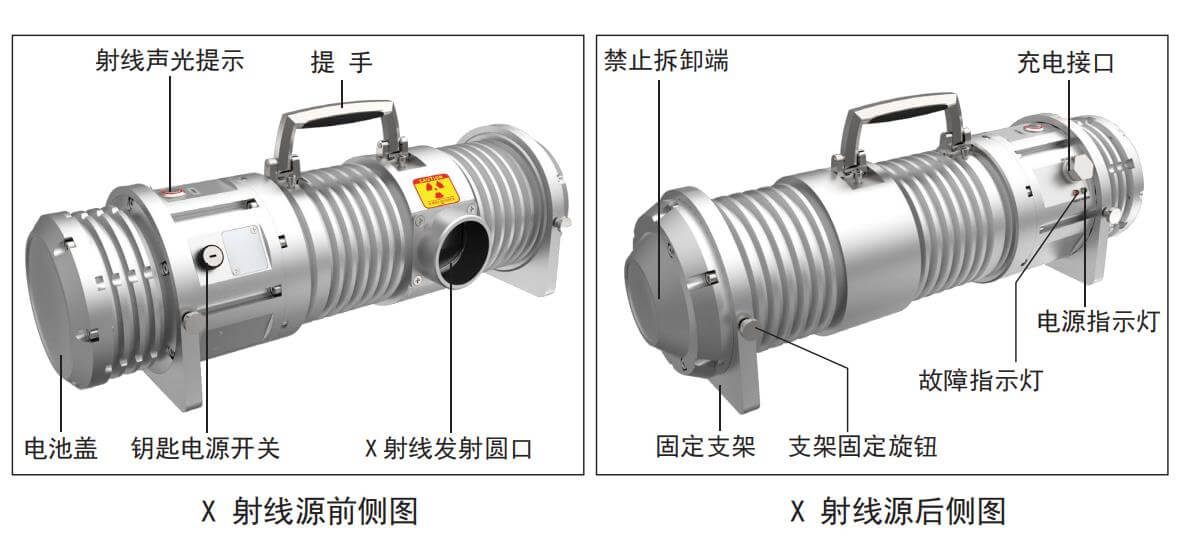

便攜式X射線源
1. 管 電 壓： 80Kv—120Kv連續可調。
管 電 流： 0.5mA—1mA連續可調。
2. 電源：交流電源110V或220V（內置鎳氫電池）。
供電：超大容量續航鋰電池，正常使用4個小時以上。
3. 光源功率：0.12KVA。
4. 制冷方式： 油冷。
5. 可外接220V交流電。24小時不間斷連續工作。

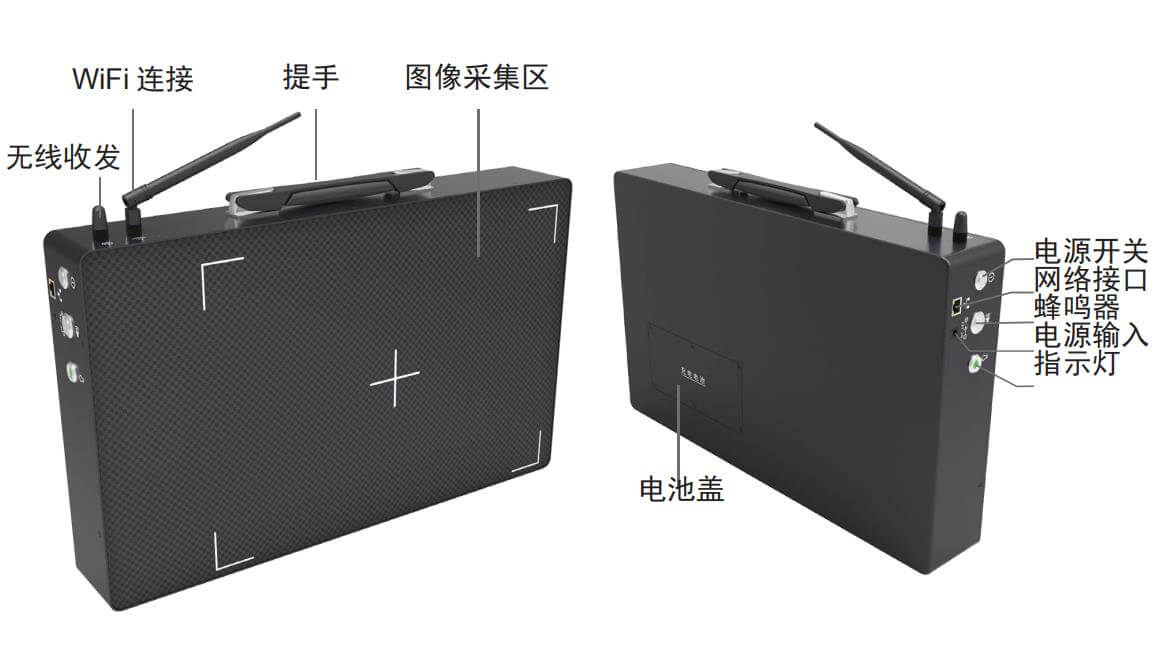

便攜式X光機探測箱
馬達轉速： 3—10秒連續可調。
探測器尺寸： 0.8mm CsI晶體線陣掃描探測器，真實還原被檢物品。
灰度級： 全球領先的16bit灰度級，層次感最高可達（65536：1）。
主體尺寸： L553*W85*H376 mm。
掃描區域：420*300mm。
功率：10W。
供電：超大容量續航鋰電池，容量不低于6600mA，可連續檢測400個箱包。
筆記本電腦
電腦配置：英特爾酷睿i5處理器；內存容量4G；硬盤容量500G；內置DVD-RW刻錄光驅； 14.1”TFT液晶屏，1G獨立顯卡。
四、操作安全及注意事項
4.1X射線防護
1)操作前請注意輻射防護及意外事故預防。
2)安檢工作人員須佩戴個人輻射劑量計。
操作安全及注意事項
4.2環境要求
1)請勿在強光環境下操作。
2)遇到雨水天氣，請勿在露天場地使用。
3)機器內部置有電池，請勿長時間將采集儀放置高溫環境中，以免發生意外。
4.3安全標志的含義
1)代表光源具有一定的輻射，請注意輻射防護。
2)光源上的側面凸起的“X射線發射圓口”是X射線發射的位置，屬于X光源的正面，
工作位置請位于X光源的背面。采集儀一側禁止近距離站人（距X射線源后部20米外為最小安全距離）。
3)靠近X射線源時，請先關閉射線源X射線的發射。
通過以下兩種方式來確認射線源X射線的發射狀態：
a)通過操作軟件來確認。操作軟件里可以設置和查詢射線源X射線發射的開關狀態。通常掃描結束，射線源會自動停止發射X射線。
b)通過蜂鳴器及蜂鳴器燈來確認。
射線源X射線開啟時：蜂鳴器會一直短叫提示，紅色蜂鳴器燈也會一直閃爍。
射線源X射線關閉時：蜂鳴器不會發出聲音，紅色蜂鳴器燈也會關閉。
五、常見故障處理方法
常見故障處理方法
1)當前橫放采集儀，需要檢查較大物件，改立放置采集儀，開始掃描，出現沒有圖像，這
時要求重新設置馬達轉速，電壓電流。
2)在檢查過程中發生X射線源關閉，再手動打開X射線源開關，會出現顯示異常圖像變暗，
需要重新設置電壓電流。
3)開始采集，軟件沒有顯示圖像，界面提示發送信息失敗，請檢查采集儀，X射線源電池
是否已使用完，如果已使用完，請更換電池。
4)如果未連接到設備或者軟件設備異常，打開軟件菜單，實時曲線，設備控制，提示，未
登錄設備。檢查網絡信號，連接到設備即可。
5)如果未連接到設備或者軟件設備異常，軟件信息提示正在登錄設備…,此時是不能開始
撿包的，提示“未登錄設備，無法進行掃描操作”,檢查網絡信號，連接到設備即可。
6)如果遇到光源打開異常，蜂鳴器會長響一聲，在設備控制頁面可以查詢發生了什么故障。
如果需再次出束時，需清理錯誤，然后再設置一遍電壓，電流。
7)如果采集儀已經打開，軟件界面提示，無法登陸，請退出軟件，重新登陸一次。
